看圖了解噴漆廠房廢氣處理設備流程

　　噴漆廠房廢氣處理設備的整體思路是，***極限地減低風量并依據工藝和工位安頓***點，選用分類或兼并同類項區別處理。為了加深我們的了解，小編通過下圖為我們介紹了它的處理流程，一起來看一下吧！

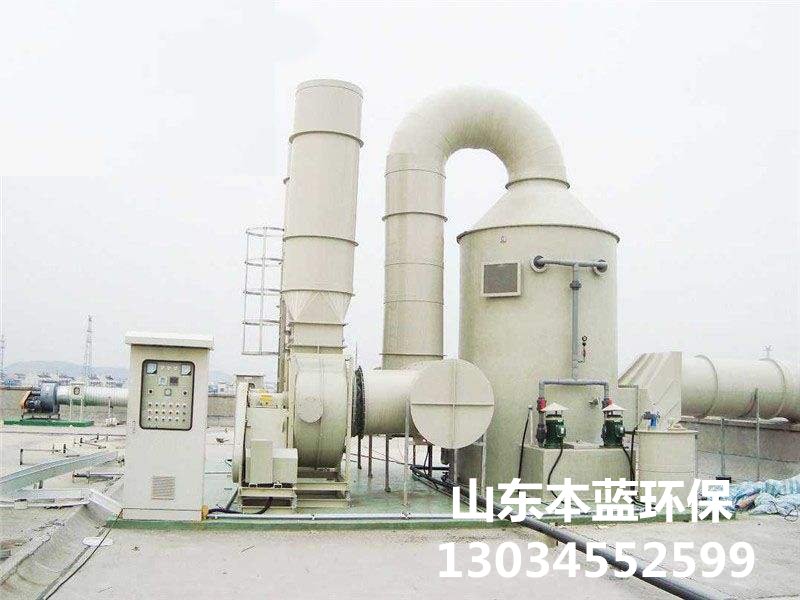

　　1、噴淋塔與活性炭環保箱

　　噴淋塔是廢氣處理設備的一種，也叫廢氣塔、酸霧塔、凈化塔、洗滌塔、吸收塔、吸附塔、酸霧噴淋塔等稱號。噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆辦法放置在支承板上。填料的上方設備填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔***經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布設備分布后，與液體呈逆流接連通過填料層的空地，在填料表面上，氣液兩相密切接觸進行傳質。從而抵達凈化廢氣的目的。噴淋塔與活性炭環保箱聯合運用能很***的去除噴漆房廢氣中的有機廢氣。

　　2、濕式漆霧處理系統與活性炭環保箱

　　濕式漆霧處理系統主要有以下水簾式漆霧處理設備構成，例如水旋式漆霧凈化設備，氣旋塔，氣旋轉噴漆柜，水簾柜等設備。漆霧通過水式處理后，漆霧顆粒被截留在水中，剩余的有機廢氣被活性炭吸附箱處理，從而抵達***家排放規范。

　　3、干式噴漆柜與活性炭環保箱

　　干式噴漆柜運用纖維質過濾器以及紙質過濾器作為吸附介質，設備拆開簡略，用戶替換維護便利，可以有用的過濾漆霧顆粒。其中運用的V型紙質過濾器，由兩層有孔，可折合的紙板粘合在一起組成的，并構成了一些V型的過濾室。紙質過濾器有可替換，不黏附涂料，運用壽命長的利益。與活性箱環保箱一起運用亦能抵達凈化噴漆房廢氣的效果。

　　4、漆霧處理設備與rco催化燃燒設備

　　RCO催化燃燒設備設備是一種高效的廢氣處理設備，RCO催化燃燒設備凈化設備有著吸附效率高和催化燃燒節能的利益，由吸附濃縮、催化燃燒兩部分組成，設備選用雙氣路接連工作，設備多個吸附床可替換運用。含有機物的廢氣經風機的作用，通過預處理精過濾箱，再通過活性炭吸附層，有機物被活性炭***有的作用力截留在其內部，潔凈氣體排出；***風量常溫處理氣體在通過活性炭的進程中，處理氣體中的VOCs被活性炭吸附凈化后從出口排出。活性炭吸附系統運轉一段時間后，活性炭抵達飽和狀態，吸附作用失效，此時有機物已被濃縮在活性炭內。按照PLC主動控制程序，催化氧化設備主動升溫將熱空氣通過風機送入活性炭床使碳層升溫將有機物從活性炭中“蒸”出，脫附出來的廢氣屬于高濃度、小風量、高溫度的有機廢氣。該部分氣體進入催化燃燒室，在催化劑作用下燃燒后完全凈化，完成脫附進程。再通過熱交換器將凈化后的氣體降溫，后經風機引高空排放。

　　噴漆廠房廢氣處理設備的辦法中先要處理漆霧顆粒，然后再凈化voc有機廢氣。其常用的工藝流程也基本上是這個流程，在漆霧顆粒的處理中，不管是選用水式過濾仍是干式過濾（V型過濾紙、迷宮式紙箱、漆霧過濾棉）來阻撓顆粒物，都需求守時的替換過濾介質或者守時的換水打撈漆渣，這樣才能使噴漆廠房廢氣處理設備設備能正常運轉，抵達有用凈化廢氣的目的。
